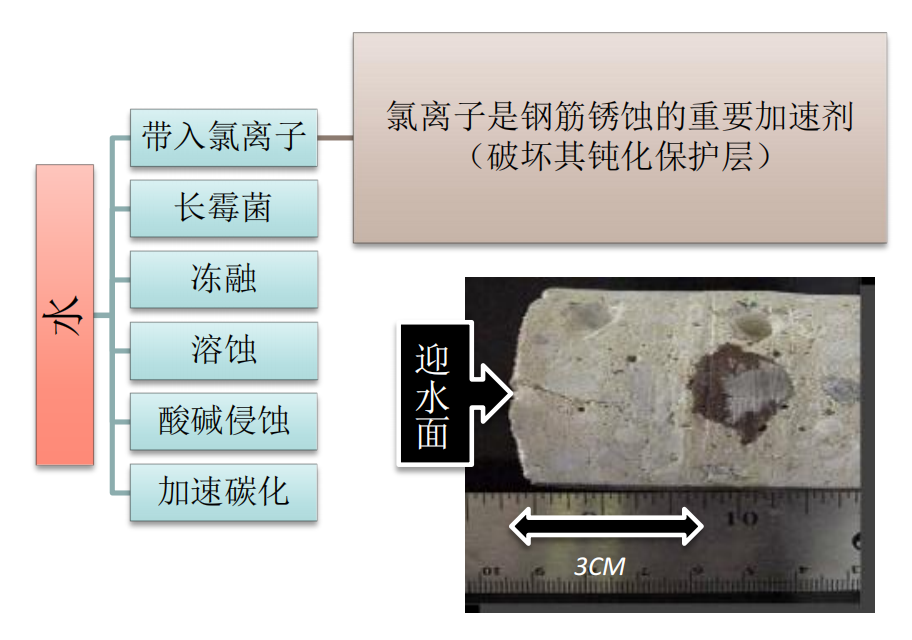

鋼筋混凝土是現(xiàn)代工程建造中最常用的材料之一，主要是通過鋼筋的柔韌性和砼的抗壓強(qiáng)度共同作用為建筑物提供承載，因此鋼筋和砼都很重要，大部分鋼筋混凝土都暴露在外，裸露的部分經(jīng)常會(huì)受到惡劣環(huán)境影響，出現(xiàn)不同程度的損壞和開裂，像定時(shí)炸彈一樣埋藏在一棟棟巨大工程建筑中，引起的危害和經(jīng)濟(jì)損失可想而知。

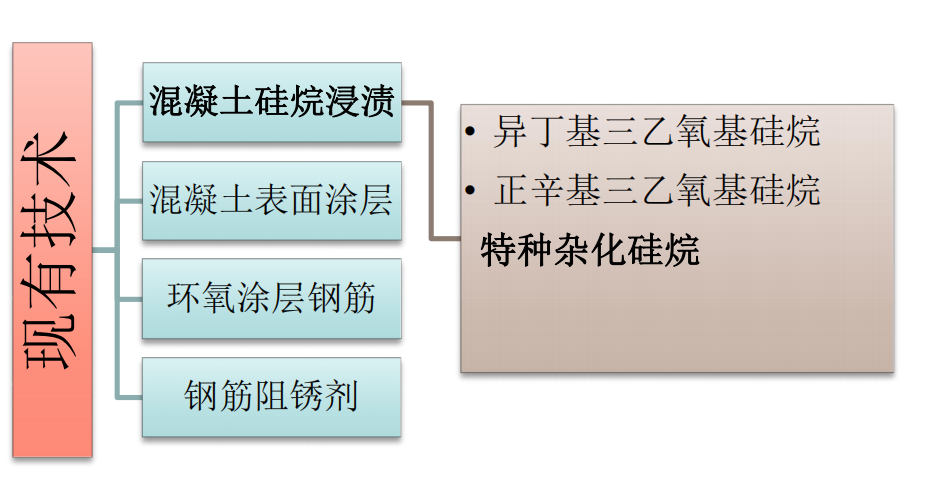

對(duì)于上文提到的鋼筋混凝土腐蝕問題，目前已知可行的應(yīng)對(duì)方案主要有：
（1）增加混凝土的自身密度（2）使用防腐涂料在表面涂覆隔離（3）鋼筋的表面涂覆保護(hù)層（4）選擇一種高滲透液體與其化學(xué)反應(yīng)，反應(yīng)后的物質(zhì)堵塞毛細(xì)孔，達(dá)到阻止腐蝕介質(zhì)的侵入。目前最為主流的方法是第4種。
硅烷浸漬技術(shù)是可以滲透進(jìn)混凝土使其具有低吸收率、低氯離子滲透率，同時(shí)保持混凝土透氣性的防腐蝕措施，為鋼筋混凝土建筑的長期耐久性和正常安全使用提供有力保障，同時(shí)對(duì)建筑材料本身的功效和力學(xué)性能不產(chǎn)生任何副作用。

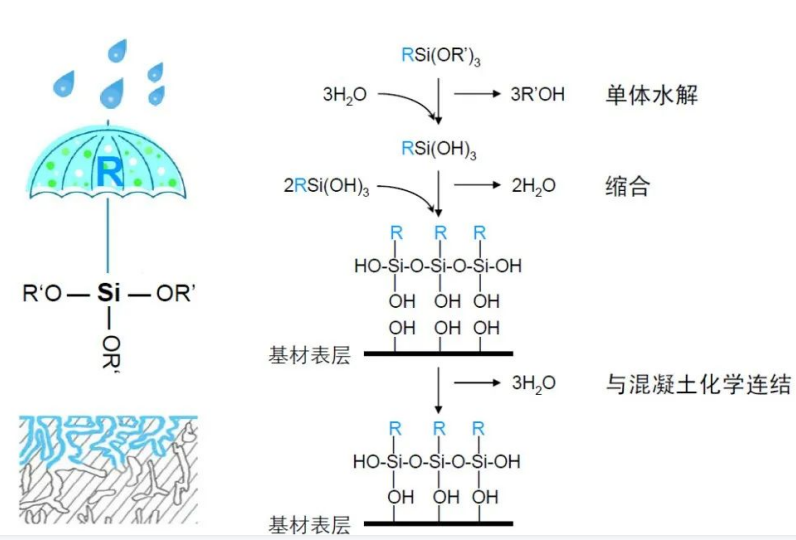

硅烷與鋼筋混凝土的化學(xué)反應(yīng)機(jī)理
硅烷防護(hù)特點(diǎn)概覽
1.與基材發(fā)生化學(xué)鍵合，形成一個(gè)長期穩(wěn)定的防護(hù)層；
2.由于滲透入混凝土，不會(huì)被一般的物理摩擦破壞；
3.紫外線穩(wěn)定，耐堿抗酸雨，能增加處理層的壽命；
4.水汽可以穿透，液態(tài)水不能進(jìn)入；
5.抗返堿，防止由于凍融和風(fēng)化產(chǎn)生的開裂和剝落；
6.防止霉菌滋生而引起的混凝土表面發(fā)黑；
7.保持混凝土的自然紋路，不影響表面色澤；
8.硅烷防水系統(tǒng)壽命一般為20年以上；
9.可在硅烷基礎(chǔ)上進(jìn)行其它涂料涂裝，不影響后續(xù)涂層的附著力；
10.施工方便，簡單；
11.防護(hù)壽命等同于混凝土的使用壽命；
12.降低了后續(xù)維修的成本。
Reinforced concrete protection
開士達(dá) J&Y LAF 1/2系列
低 VOC
特種雜化硅烷低聚物
高沸點(diǎn)和高閃點(diǎn)可改善加工安全性
基底具有斥水性，并保留其原有的外觀
施工詳解
涂布
?施工工藝
?混凝土在施工前表面應(yīng)沒有積水、污物、灰塵、油和其他污染物。
?涂布方法包括噴槍、滾筒和刷子。當(dāng)使用刷子或滾筒時(shí)，應(yīng)重復(fù)涂抹，直到表面保持潮濕30秒以上為止。如果使用密封噴槍，應(yīng)持續(xù)噴射，直到基底徹底浸透（表面潮濕保持30秒以上）。建議涂布兩遍，每遍應(yīng)相互間隔7小時(shí)以上。
?底涂涂布后，在涂布面涂之前，請(qǐng)干燥24小時(shí)以上。
?用量
?對(duì)于C30、C40、C50混凝土，本品的單位面積使用量略有區(qū)別。
?請(qǐng)于混凝土表面進(jìn)行施工，如果在混凝土剖面施工，可能由于石子的阻擋，造成單位面積使用量不準(zhǔn)確的情況。
?C40第一遍施工用量大約為250g/m2 ；第二遍施工用量大約為：200g/m2
?C50第一遍施工用量大約為：200g/m2 ；第二遍：施工用量大約為150g/m2
?如果要單次施工，請(qǐng)?jiān)黾邮┕r(shí)的表面濕潤時(shí)間至2分鐘以上，保證每平方米的總用量與兩遍施工相同。
產(chǎn)品效果測試

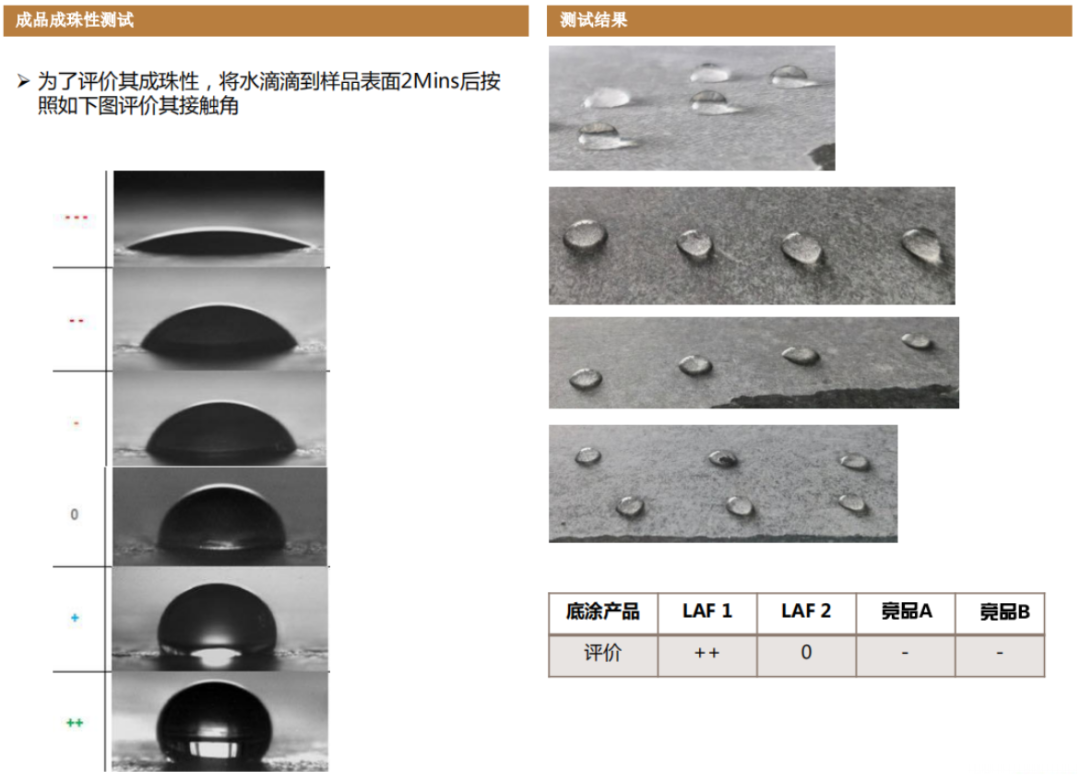

1、成珠性測試：

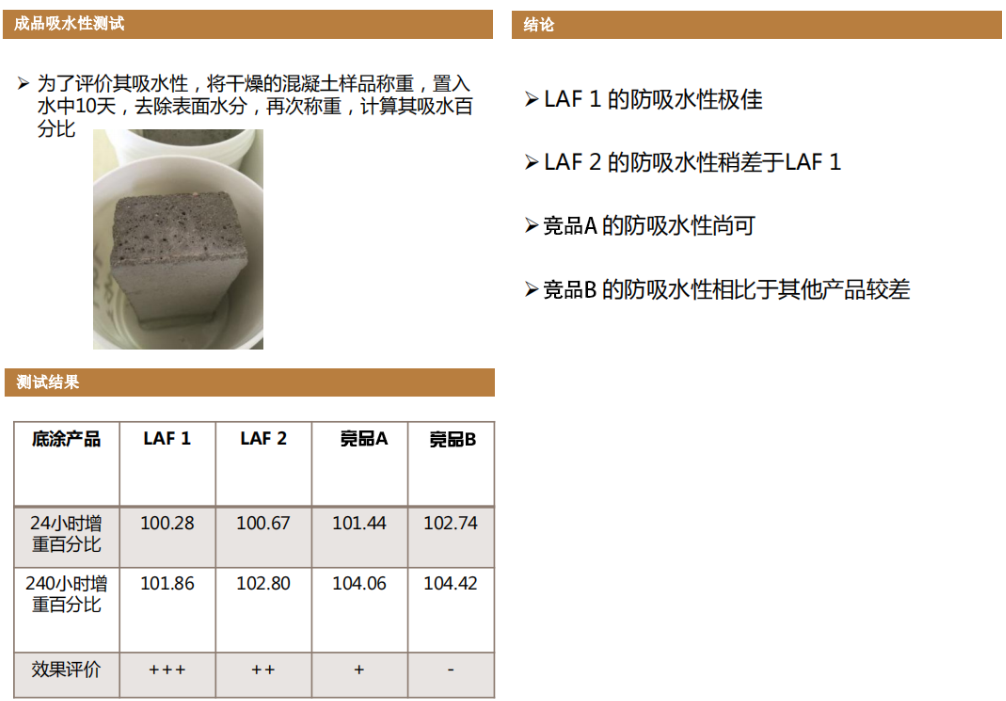

2、吸水性測試：
測試結(jié)果：LAF 1防吸水性極佳，LAF 2 防吸水性佳。

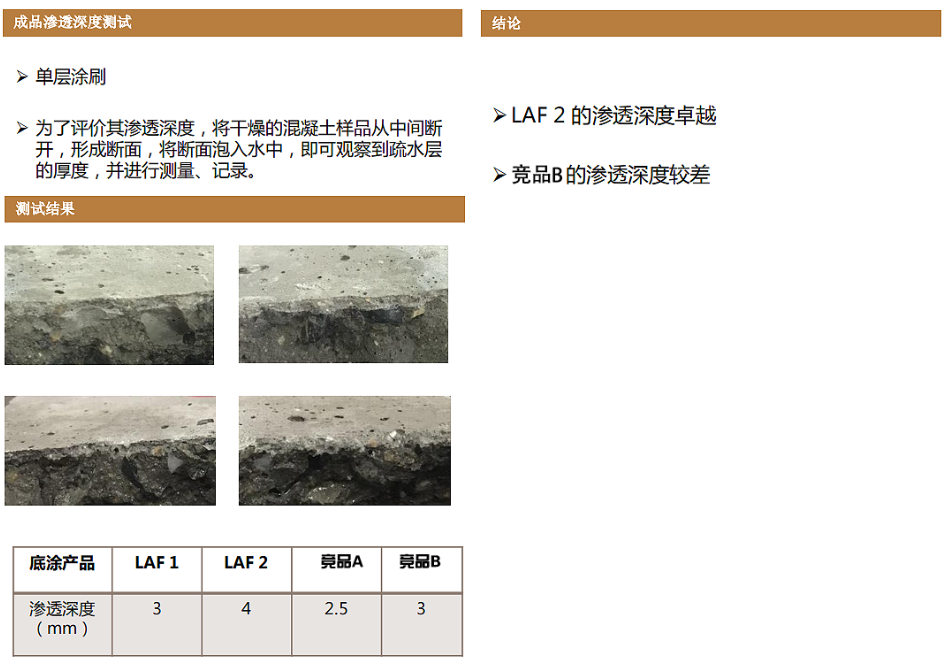

3、成品滲透深度測試：

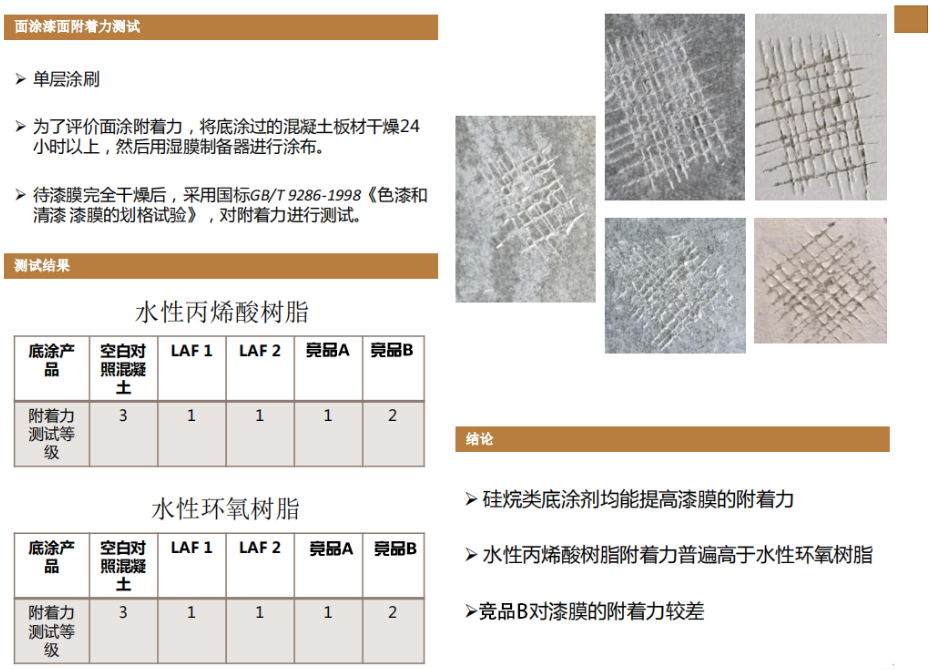

4、面涂漆面附著力測試：
測試結(jié)果：
LAF1 和LAF 2對(duì)于提升漆膜附著力有顯著的效果。
我司研發(fā)的LAF1和LAF2能夠極大地提升混凝土結(jié)構(gòu)的抗水效果，延長各種建筑建造的使用壽命。
