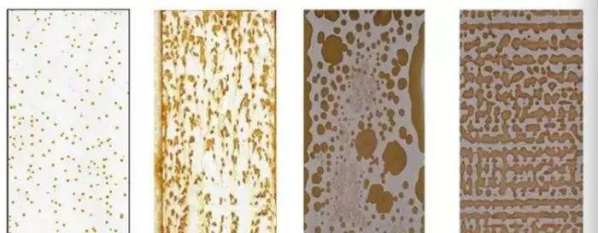

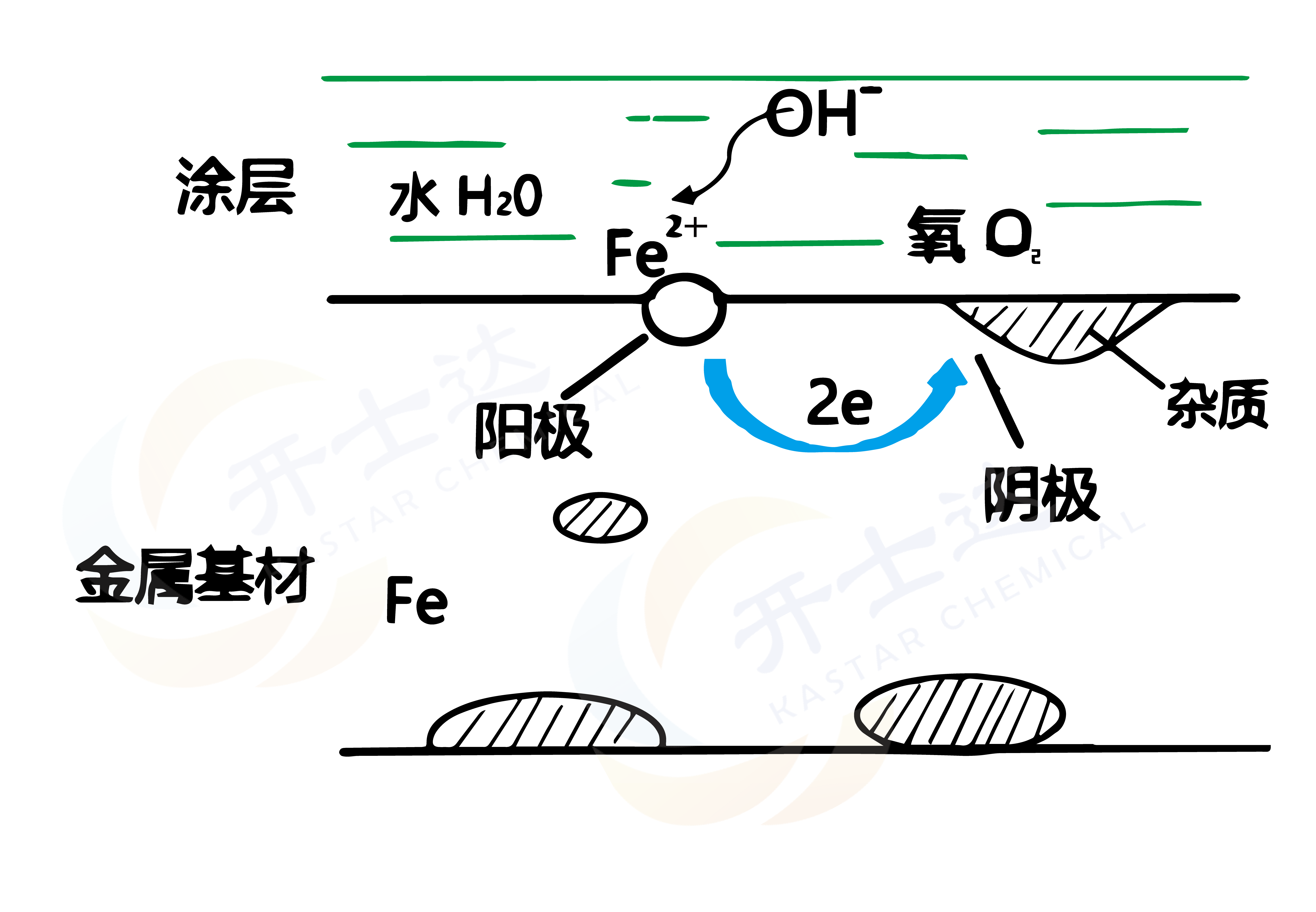

[閃銹]是一種電化學(xué)現(xiàn)象,較為活潑的金屬在涂覆水性涂料時會產(chǎn)生電荷遷移通道,導(dǎo)致成膜之前(部分表干內(nèi)濕)短時間內(nèi)即生銹蝕;其主要機(jī)理是:金屬的表面不存在100%純凈平滑,會出現(xiàn)不同電位的小塊,由于金屬的特性,這些小塊之間會有電流產(chǎn)生,金屬的氧化反應(yīng)(也就是H鍵和金屬反應(yīng))隨即產(chǎn)生:
易產(chǎn)生閃銹的因素:
1、慢干的應(yīng)用場景:水的揮發(fā)潛熱高,所以在溫度低、濕度高、通風(fēng)不暢易閃銹;
2、前處理不潔凈和質(zhì)量不穩(wěn)定的鐵質(zhì)底材:通常新處理的鋼鐵表面最容易產(chǎn)生閃銹;
3、水性涂料體系PH值:越低越容易閃銹;
4、金屬底材產(chǎn)生閃銹的難易程度是:鑄鐵>碳鋼>鍍鋅板(打磨)>馬口鐵(打磨)>鐵板或鐵絲>鋁合金。
解決方案:
1、加速干燥;
2、控制涂膜厚度;
3、金屬底材的前處理和選用;
4、增高PH值,9.5較為理想;
5、選用合適的中和劑(用DMEA中和的水性丙烯酸氨基烤漆或水性環(huán)氧酯防銹漆幾乎不閃銹-而用氨水中和的乳液型丙烯酸涂料,即使PH值調(diào)至9.5也易產(chǎn)生閃銹;而改用DMEA將PH值調(diào)至11,在90%濕度下也不易閃銹);
6、樹脂體系:苯丙、純丙乳液等自干體系較易產(chǎn)生閃銹,而水溶性的丙烯酸(揮發(fā)快耐候性好)、聚酯樹脂(電性能、耐腐性、耐老化好)體系則不易產(chǎn)生閃銹(醇酸體系致密性好還具有潤濕防腐性);
7、磷酸鋅和磷酸鋁等緩蝕顏料,在起防腐作用的同時,對閃銹也有些許的抑制作用;

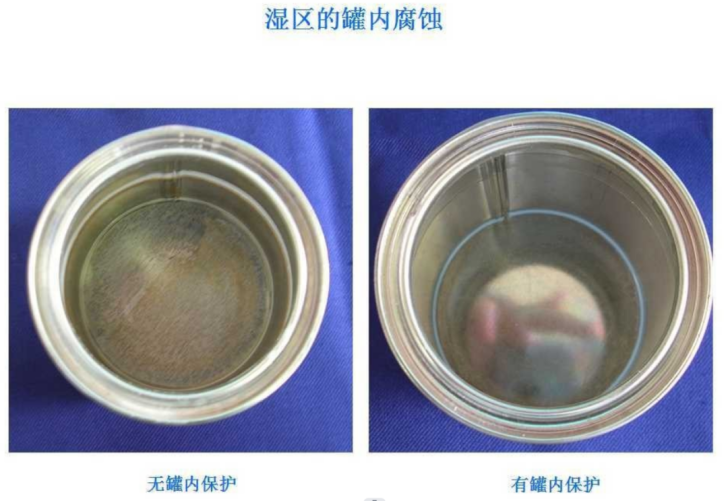

8、使用防閃銹劑:以上7點因素具有不可抗性,對于水性配方和基材的研用具有限制性,調(diào)整配方也會影響特定場景和應(yīng)用限制,適當(dāng)搭配防閃銹劑可以有效防止閃銹產(chǎn)生;而且不但可以解決閃銹問題,還可以同時提高漆膜的長期耐水性和罐內(nèi)防腐性等長期效益。

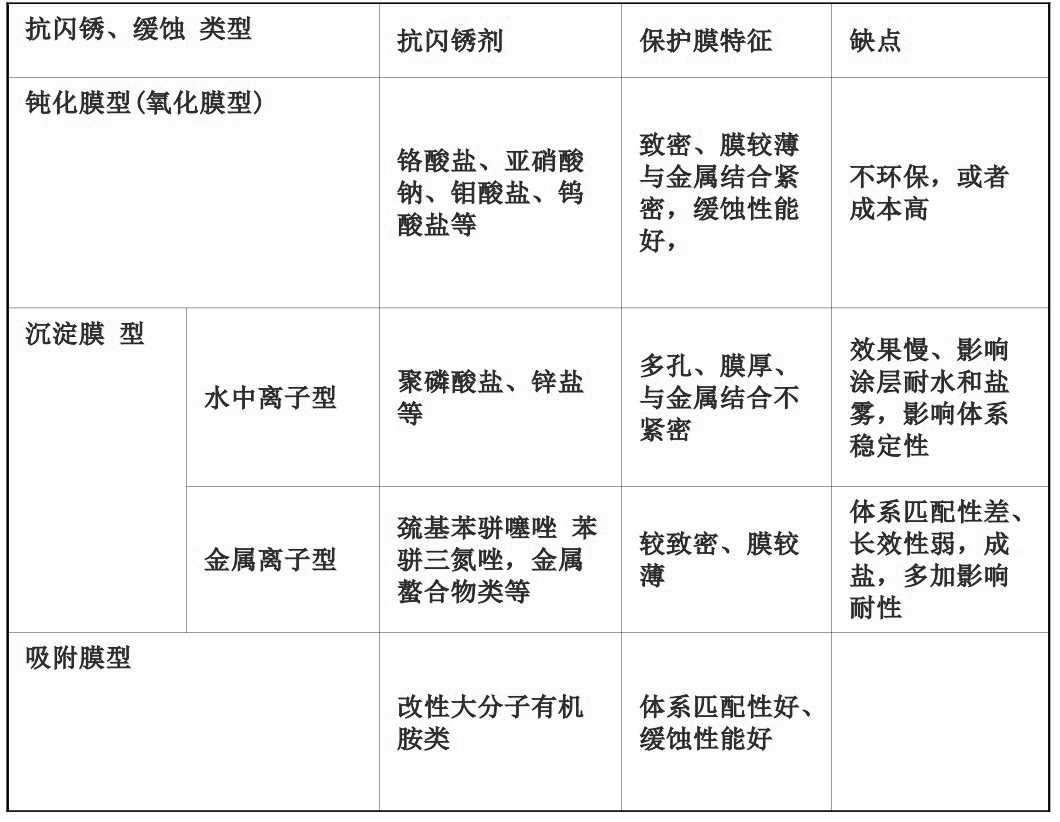

防閃銹劑的選型
·低用量即可提供優(yōu)異的防閃銹性能
·與防腐蝕顏料具有協(xié)同作用
·對涂料中的其它原材料無影響
·不影響漆膜顏色·為環(huán)境友好型產(chǎn)品
·可應(yīng)用于環(huán)氧乳液
物化指標(biāo):
外觀 | 液體 | |
顏色 | 無色至淡黃色液體 | |
可保證指標(biāo) | 指標(biāo) | 檢測方法 |
PH值,20℃時 | 8.5±1 | NFT 01013 |
密度,20℃時 | 1.10±0.01 | NFT 20050 |
添加方法/推薦用量:可在生產(chǎn)的任何階段添加。
用量:總配方的0.1-0.5%。
儲存:儲存于干燥、陰涼的場所。20°C時未開啟狀態(tài)下維持1年穩(wěn)定性、遠(yuǎn)離霜凍。
包裝:25kg/桶或200kg/桶。
