在節(jié)能減排,倡導(dǎo)碳足跡的大背景下,鋼構(gòu)涂料掀起了一場(chǎng)“油轉(zhuǎn)水”的革命。當(dāng)前的施工條件和工程節(jié)奏,丙烯酸乳液與醇酸乳液的混拼成為其中的重要組成部分。
水性醇酸樹(shù)脂因其較低的VOC和生物可再生組分而更具可持續(xù)性,但在使用傳統(tǒng)鈷催干劑固化時(shí),涂層在干燥速度、耐擦洗、光澤保持、抗黃變、耐腐蝕等方面存在不足。
針對(duì)以上痛點(diǎn),Borchi? OXY-Coat 1101高性能催干劑用于水性醇酸樹(shù)脂,該產(chǎn)品能夠彌補(bǔ)其不足,達(dá)到甚至超越丙烯酸樹(shù)脂的性能優(yōu)勢(shì)。
消除或減少防結(jié)皮劑的需求
可用于所有氧化干燥的涂料
深度解析:Borchi?OXY-Coat 1101
Q1:如何解決醇酸涂料的干燥問(wèn)題?

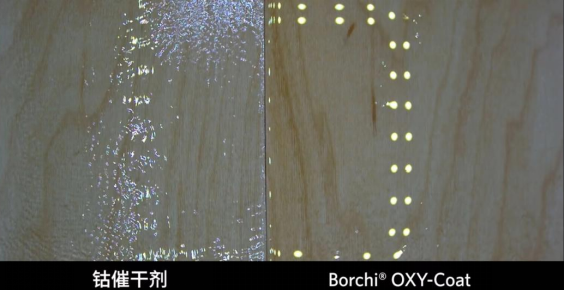

△鈷催干劑與Borchi?OXY-Coat 長(zhǎng)時(shí)間靜置對(duì)比圖
Q2:在水性醇酸體系中如何選擇?
△兩種樣品的基礎(chǔ)信息對(duì)比
△擺桿硬度1-7天

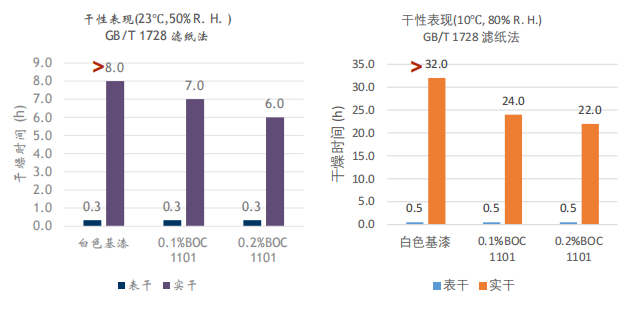

△干性改進(jìn)
在經(jīng)過(guò)擺桿硬度、濕附力對(duì)比、干性改進(jìn)這幾方面的測(cè)試對(duì)比,能夠明顯體現(xiàn)了Borchi?OXY-Coat 1101產(chǎn)品能夠促進(jìn)干燥性能以及濕附著方面有著優(yōu)異表現(xiàn)。
Q3:助力水性鋼構(gòu)涂料冷卻拼體系如何配置?

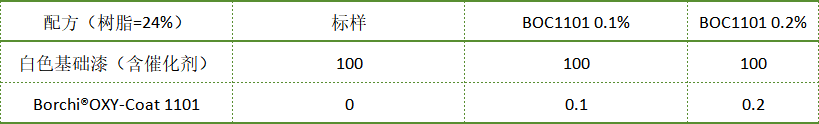

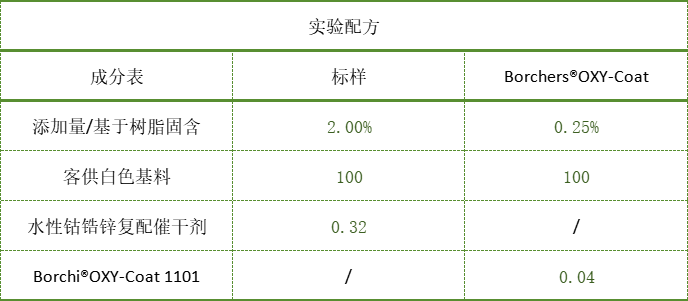

△實(shí)驗(yàn)配方

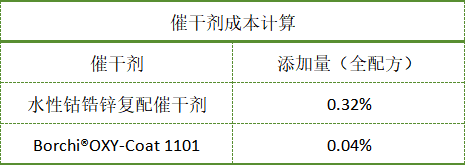

△成本計(jì)算
△樣品對(duì)比

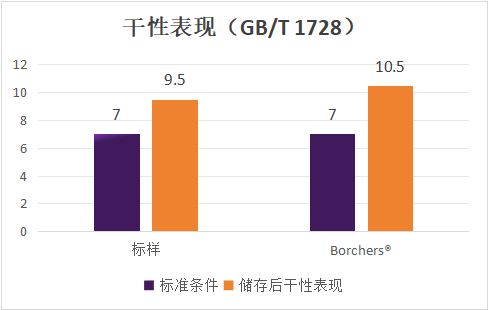

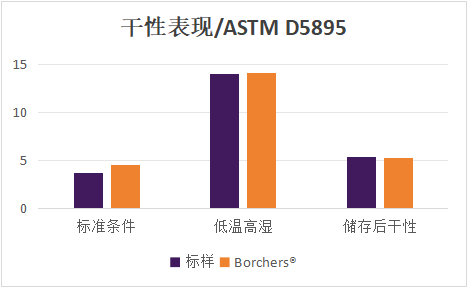

△干性表現(xiàn)
△樣品對(duì)比

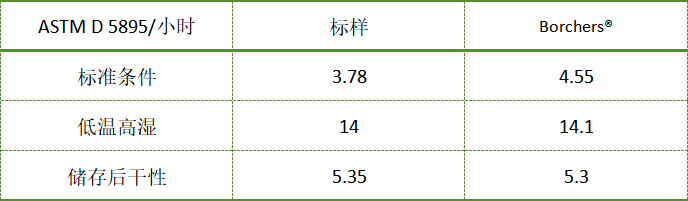

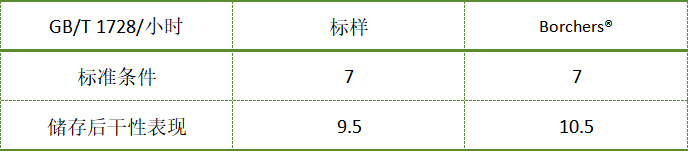

△干性表現(xiàn)
△樣品對(duì)比

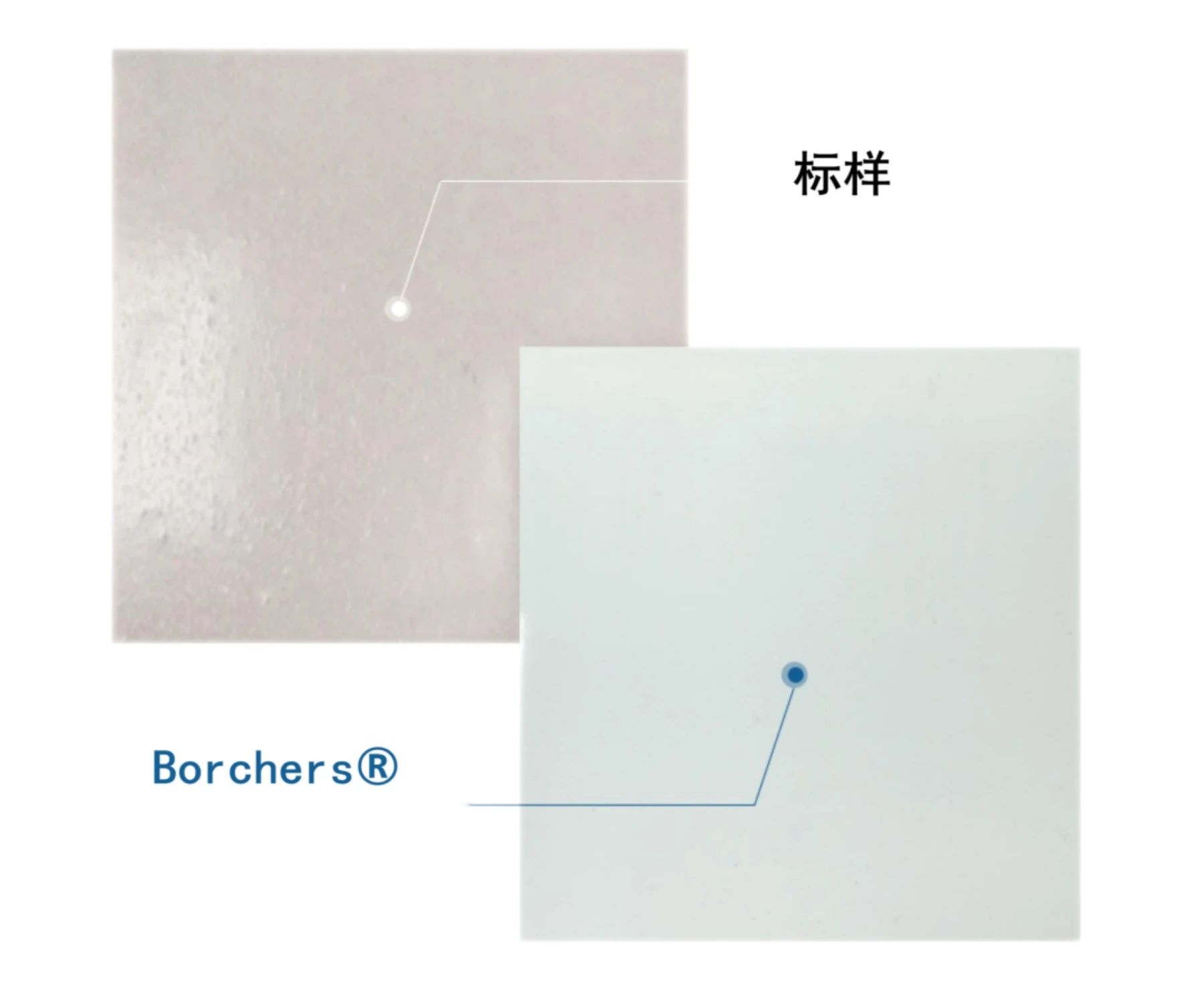

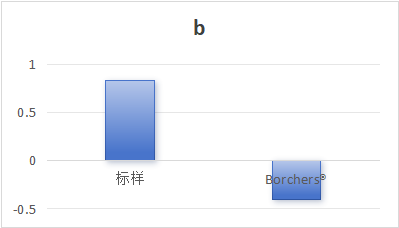

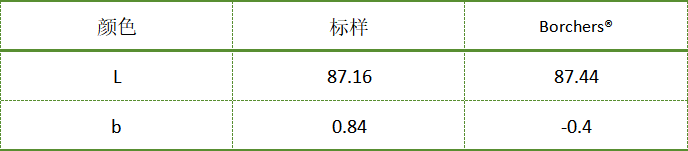

△樣品著色對(duì)比
△標(biāo)樣催干劑百格法測(cè)試
△Borchers? 百格法測(cè)試
儲(chǔ)存條件:50℃,2周
△標(biāo)樣漆料表層有厚厚的結(jié)皮
△Borchers?漆料流動(dòng)如新
Borchi? OXY- Coat 1101:環(huán)??沙掷m(xù)
客戶樣品試用服務(wù)
如果您想要了解更多關(guān)于
催干劑Borchi OXY-Coat 1101
請(qǐng)長(zhǎng)按掃碼下方二維碼填寫(xiě)或后臺(tái)留言
我們會(huì)給您送上樣品和資料
并提供相應(yīng)的技術(shù)服務(wù)
??????
往期歷史推薦
??高架“年輕化”變革,雨痕?變色脫落?鉀長(zhǎng)石高效出手,賦予高架橋全新防護(hù)力
??對(duì)于表黏/粗糙的成品來(lái)說(shuō),沒(méi)有蠟助劑的改善=殘次品?
??當(dāng)涂膜流平后,流掛卻悄然發(fā)生!Borchers?低剪流變助劑針對(duì)性解決方案!
