導(dǎo)語
金屬銹蝕一直是工業(yè)領(lǐng)域的一大難題，不僅影響美觀，更嚴(yán)重的是可能導(dǎo)致設(shè)備損壞、停產(chǎn)事故。傳統(tǒng)的防銹方法往往存在一定的局限性，如耐候性差，易脫落，附著力不強(qiáng)，使用成本較高等問題；
在傳統(tǒng)涂料中，為了實現(xiàn)卓越的防銹效果，防銹顏料的選取往往富含鉛、鉻等元素，如紅丹、鉛粉、鋅鉻酸鹽等，雖然防腐性能優(yōu)異，但不容忽視其對環(huán)境和健康的負(fù)面影響。
因此，近年來，環(huán)保型防銹顏料如磷酸鹽、云母氧化鐵、玻璃鱗片、不銹鋼鱗片、離子交換性顏料等越來越受到關(guān)注。
本文將通過對比本公司產(chǎn)品LA TL 10與市面上常見的防銹顏料，從技術(shù)指標(biāo)到實驗數(shù)據(jù)，為大家展示一款極具防銹優(yōu)勢的新型填料。
01

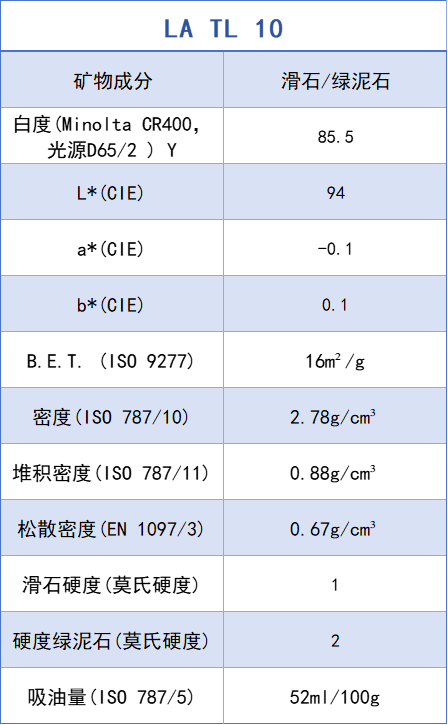

LA TL 10物理特性
LA TL 10是一種超大片狀滑石，為油漆和涂料應(yīng)用(如防污漆和防腐涂料)提供顯著的阻隔性能。
02

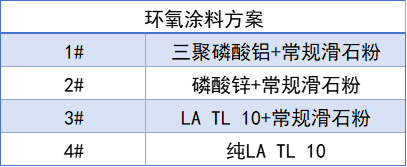

實驗方案
LA TL 10可作為滑石粉取代常規(guī)用滑石，亦可替代防銹顏料，在涂料中提高耐鹽霧腐蝕性能。
耐水測試
????將涂層試片完全浸泡于水中,分別按照408h、650h時間進(jìn)行測定,通過觀察試片的變化情況等相關(guān)因素判斷其耐水性能。
01

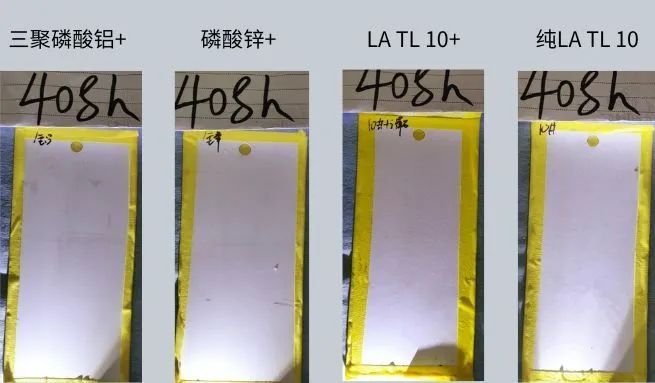

408h耐水測試 （水位為版面的1/2）
三聚磷酸鋁+常規(guī)滑石粉、磷酸鋅+常規(guī)滑石粉和純LA TL 10不起泡；
LA TL 10+常規(guī)滑石粉少量起泡；
02

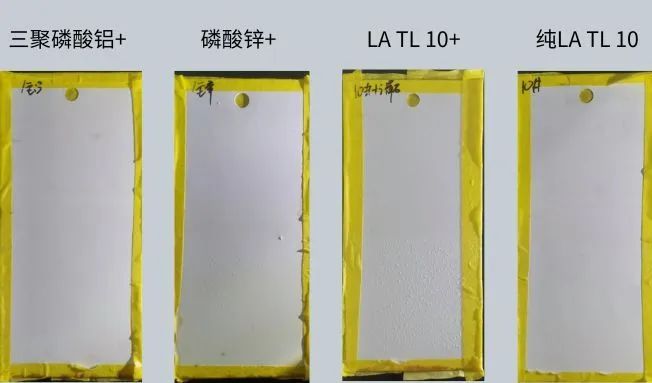

650h耐水測試
三聚磷酸鋁+常規(guī)滑石粉和純LA TL 10不起泡；
磷酸鋅+常規(guī)滑石粉和LA TL 10+常規(guī)滑石粉大量起泡；
耐鹽霧測試
????將有涂層的試片放在中性鹽霧試驗箱中，觀察涂層試片在不同時間內(nèi)的表面上銹情況。
01

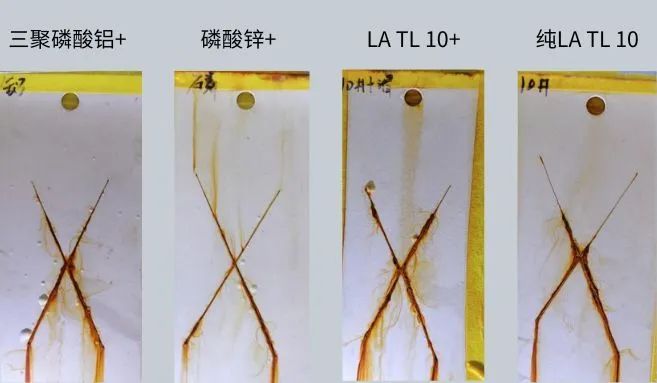

408h耐鹽霧測試
三聚磷酸鋁+常規(guī)滑石粉劃叉處大量起泡；
磷酸鋅+常規(guī)滑石粉劃叉處少量起泡；
LA TL 10+常規(guī)滑石粉劃叉處少量起泡；
純LA TL 10劃叉處不起泡；
02

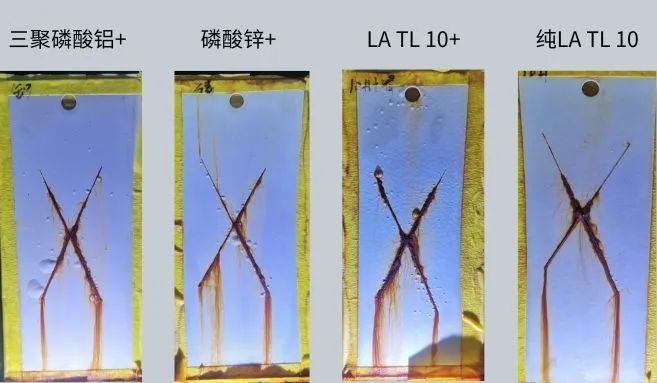

700h耐鹽霧測試
耐蝕性結(jié)果分析

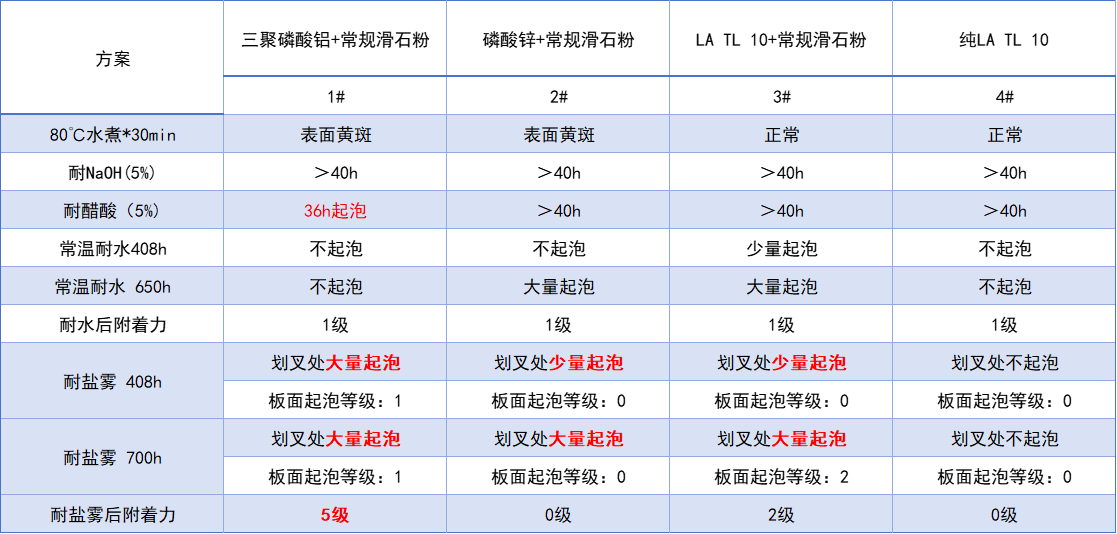

△三聚磷酸鋁+、磷酸鋅+、LA TL 10+、純LA TL 10各類性能分析
03
由上述實驗可知，三聚磷酸鋁雖對常溫耐水有一定的提升作用，但在耐水煮、耐酸、耐鹽霧方面有不小的缺陷；而產(chǎn)品LA TL 10恰恰在綜合的性能遠(yuǎn)遠(yuǎn)超過其他橫向產(chǎn)品。
● 防銹耐水煮耐鹽霧
LA TL 10在配方中僅取代防銹顏料的比例后，就可對耐水煮性能有巨大提升，且完全取代防銹顏料及滑石粉在配方中的比例時，綜合性能便可得到更大幅度提升，鹽霧及耐水性能更是超過防銹磷酸鋅！
● 優(yōu)異的附著力
LA TL 10超大片狀滑石具有良好的流動性和覆蓋性能，能充分填充金屬表面的微小縫隙，與金屬基材形成緊密的結(jié)合，確保涂層不會因為時間推移而剝落、起泡。
● 阻燃、防沉降
LA TL 10由于其超大片狀結(jié)構(gòu)，不單可顯著提升鹽霧性能，且有阻燃，防沉降的優(yōu)異功能。
● 廣泛的適用性
LA TL 10適用于各種金屬材質(zhì)、各種環(huán)境和氣候條件，無論是室內(nèi)外設(shè)備，還是高鹽霧、高溫高濕等極端環(huán)境，都能發(fā)揮出穩(wěn)定的防銹效果。
● 經(jīng)濟(jì)效益高
LA TL 10價格經(jīng)濟(jì)實惠，較市面上的防銹顏料有巨大優(yōu)勢，維護(hù)簡便，降低了企業(yè)的運維成本。與其他防銹產(chǎn)品相比，LA TL 10具有更高的性價比。
如果您想要了解更多關(guān)于
LA TL 10
請長按掃碼下方二維碼填寫或后臺留言
我們會給您送上樣品和資料
并提供相應(yīng)的技術(shù)服務(wù)
??????
往期歷史推薦
??高架“年輕化”變革，雨痕？變色脫落？鉀長石高效出手，賦予高架橋全新防護(hù)力
??環(huán)保非離子表面活性劑—異構(gòu)十三醇聚氧乙烯醚
